TAGLIERINA PER LAMINATI E ACCOPPIATI ALLUMINIO-RAME PER BATTERIA
TAGLIERINA COMPATTA PER IL TAGLIO IN CONTINUO DI MATERIALI IN ALLUMINIO, RAME ED ACCOPPIATI, INCLUSO TAGLIO E RECUPERO RIMOSSE CON ASPIRAZIONE DELLE MICROPOLVERI.

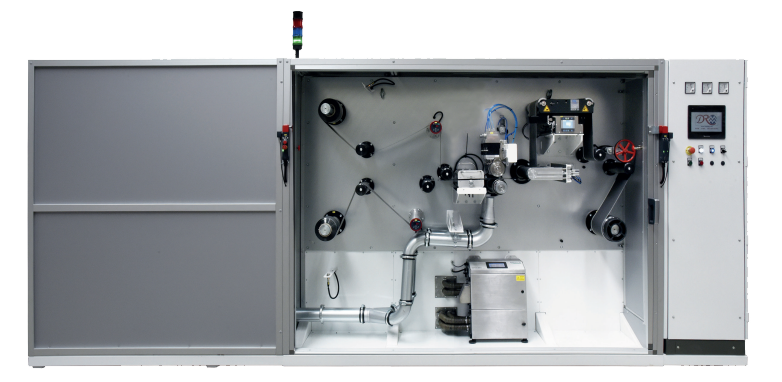

LA MACCHINA TAGLIERINA E RIBOBINATRICE È PROGETTATA PER TAGLIARE STRISCE CON UNITÀ DI TAGLIO E CON RIMOZIONE DEI BORDI. UNA CABINA DI SICUREZZA COL- LEGATA A UN DISPOSITIVO DI ASPIRAZIONE ESTERNO LIMITA I RISCHI DI DISSEMINAZIONE DI PICCOLE PARTICELLE E GARANTISCE UNA PROTEZIONE MECCANICA DELL’OPERATORE.

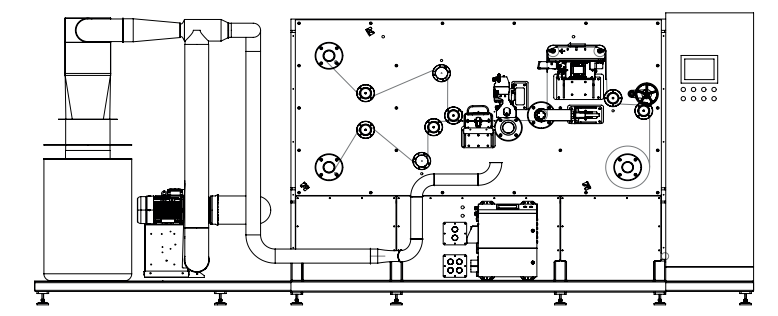

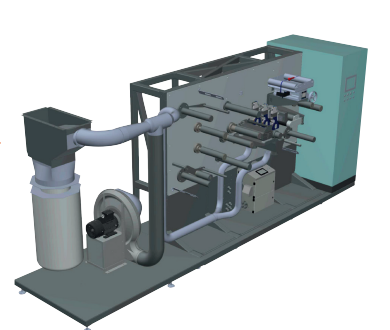

COMPONENTI PRINCIPALI
Svolgitore singolo assiale su albero espandibile
Unità di taglio
Unità di aspirazione delle polveri nella zona di taglio
Barre deionizzanti
Doppio riavvolgitore assiale su albero espandibile
Struttura molto compatta monoblocco
Telai di lavorazione meccanica e verniciati
Cabina chiusa collegata a un sistema di aspirazione
DETTAGLI TECNICI DEI PRINCIPALI DISPOSITIVI E MOTORIZZAZIONE:
Velocità meccanica regolabile da 0 a 100 m/min (velocità reale di produzione in base ai tipi di film/tessuto e regolarità della densità della bobina)
Motorizzazione tramite “inverter vettoriale”.
L’HMI fornisce il controllo delle principali funzioni e impostazioni della macchina nonché pagine di diagnostica e allarmi con il nostro software dedicato.
Alimentazione elettrica principale 3PH+N+E 400Vac 50Hz (se non ci sono altre specifiche).
Tensione circuiti ausiliari 230Vac – 110Vac – 24VDC

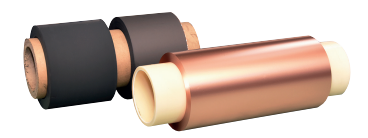

Prodotto da lavorare:
Spessore Cu 6-20 um
Spessore AI 8-20 um
Spessore rivestito 50-200 um
DATI TECNICI:
Altezza massima di lavoro del nastro 400 mm
Altezza minima di lavoro del nastro 250 mm
Diametro massimo bobina madre svolgitore 320 mm
Peso massimo bobina di svolgimento 200 Kg
Anime svolgitore 3” o 6”
Peso massimo sul singolo albero di avvolgimento 200 Kg
Diametro massimo rotoli avvolti 320 mm
Anime riavvolgitore 3”
Larghezza minima di taglio 25 mm
Metodo taglio Taglio a forbice
Norme di sicurezza EN/CE
